1.概述
       eWAVE4107DIR是1U迷你型多業務傳輸平臺，其擁有靈活的配置能力。它有4個可熱插拔子卡(前面板)，2個EDFA子卡(前面板),1個WDM卡(前面板).除了OSC通道,每臺eWAVE4107DiR最大支持8波長。為了支持在一個節點超過8個波長應用，至少能夠?qū)?臺eWAVE4107DiR堆疊在一起，這將可以支持至少32個波長

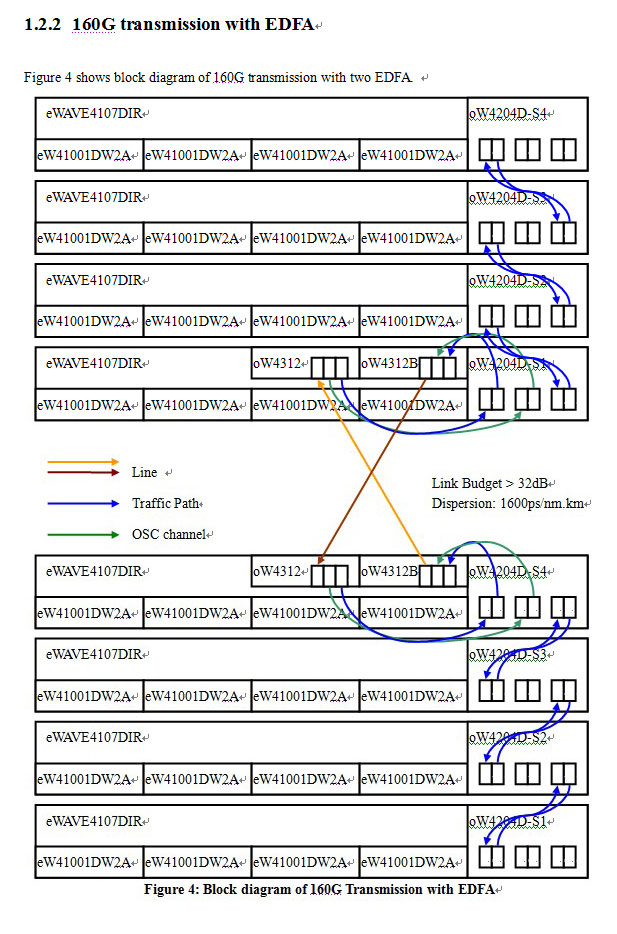

1.2 160Gb/s DWDM終端節點結構

       堆疊實現涉及網絡管理口堆疊和光波長堆疊。eWAVE4107DiR有兩個10M/100M網口用于網絡管理堆疊.連接堆疊中一臺UP端口到另一臺DOWN端口，使得eWAVE4107DiR的管理更加容易。光波長堆疊由用戶特定的WDM卡實現。對于堆疊應用，WDM卡上有一個擴展口。我們把所有的波長分成幾個子波段。堆疊中每臺eWAVE4107DiR支持其中一個波段。在160Gb/s DWDM系統中，4臺設備堆疊可以支持100GHZ間隔，16個波長傳送。每個MUX/DEMUX卡可以通過背板光纖上下4路波長到對應子卡,其上的擴展口則透傳其他波長。在160Gb/s DWDM系統，每一個上下波長預定義在Table 1。
